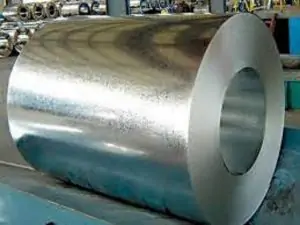

ورق های فولادی گالوانیزه

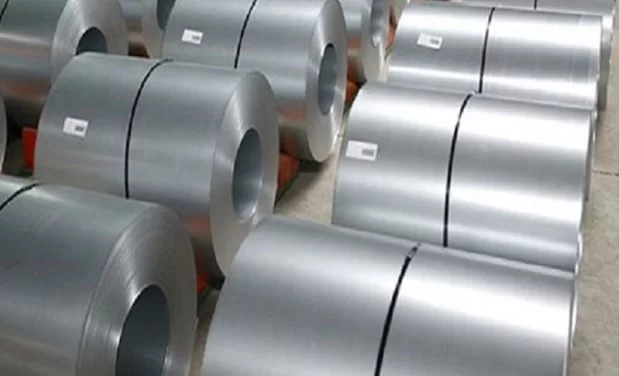

ورق فولادی گالوانیزه برای تولید ورق گالوانیزه طی یک فرآیند طولانی بر روی سطح ورق روغنی، چندین میکرون فلز روی (zn) قرار می دهند
تا ورق فولادی در مقابل زنگ زدگی مقاوم شود به عبارت دیگر در ورق گالوانیزه،
بین آهن و روی، پیلی الکتروشیمیایی تشکیل میشود که در آن روی به جای به عنوان آند (قطب مثبت) و آهن به عنوان کاتد (قطب منفی) بکار میرود.
ورق گالوانیزه حتی اگر پوشش آن هم شکستگی پیدا کند، زنگ نخواهد زد. ورق گالوانیزه دررای کاربردهای گوناگون و مزایای متعددی هست که در ادامه آن ها را بررسی می کنیم:
کوتینگ ورق:
کوتینگ (روکش سطح ورق ) میزان پوشش روی در دو سطح ورق می باشد. هر چقدر مقدار فلز روی (zn) بیشتر پوشانیده شده باشد اصطلاحاً کوتینگ ( پوشش) ورق بالاتر می رود.
از آنجایی که این ورقها کوتینگ بالاتر دارند کیفیت بهتری به مراتب دارند، در بازار به عنوان جنس مرغوب تر خرید و فروش می شوند.ورق فولادی گالوانیزه
ابعاد هندسی:
عرض: ۱۰۰۰ و ۱۲۵۰
کوتینگ: ۱۰۰ – ۱۲۰ – ۱۸۰ – ۲۲۰ – ۲۷۵
ضخامت: ۰٫۱۸ – ۰٫۴۰ – ۰٫۹۰ – ۲ – ۶
وزن کویل: ۳٫۵ الی ۱۲ تن
قطر داخلی کویل: ۵۷۰ الی ۶۲۰
ابعاد فیزیکی:
ورق گالوانیزه به دو صورت کلی رول فرم و فابریک در کارخانه تولید می شود.
ورق های رول فرم با ضخامت های 0.18 (صدم) میلی متر تا ۶ میلی متر و با دو عرض ۱۰۰ و ۱۲۵ سانتی متر تولید می شوند.
ورق های فابریک نیز به دو صورت فابریک ۲۰۰۰*۱۰۰۰ میلی متر و فابریک ۲۵۰۰*۱۲۵۰ میلی متر تولید می شوند.
وزن عمومی رول ها بسته به عرض رول یا ضخامت و کارخانه تولید کننده بین ۵ تا ۷ تن می باشد.ورق فولادی گالوانیزه
کاربرد:
صنعت اتومبیل
حمل و نقل
کشاورزی
کاغذ و لوله
بیلبوردهای تبلیغاتی
ساخت لوله بخاری
کانال کولر
کابینت آشپزخانه
لولههای آب
مناطقی با احتمال خوردگی آهن
ساخت سقف شیروانی منازل (فرم دادن به صورت ورق کرکره ای) ورق فولادی گالوانیزه
مزایای ورق گالوانیزه:
هزینه کمتر: عملیات گالوانیزینگ، در مقایسه با سایر روش های معمول جلوگیری از زنگ زدگی، هزینه کمتری دارد.
هزینه کمتر برای تعمیرات و نگهداری:
حتی اگر عملیات گالوانیزینگ درشرایطی در مقایسه با سایر روش های جلوگیری از خوردگی، هزینه بیشتری داشت،
باز هم اجرای آن به دلیل عدم نیاز به تعمیرات پرهزینه در آینده، همچنان توصیه می شود.
طول عمر این ورقها در محیط های رطوبتی و مستعد زنگ زدگی، در حدود ۲۰ تا ۳۰ سال است.
ورق های فولادی گالوانیزه
اعتبار:
در حالی که استانداردهای مختلف در خصوص گالوانیزینگ ورق های فلزی،
در زمینه ایجاد پوشش های نازک بحث می کنند و این حاکی از این است که که طول عمر و نحوه عملکرد لایه روی، موجب اعتماد مصرف کننده می تواند باشد.
دوام پوشش:
پوشش گالوانیزه به دلیل داشتن یک ساختار متالورژیکی خاص،
دارای مقاومت مناسب در برابر صدمات مکانیکی، سایش و خوردگی است.
محافظت در برابر صدمات محیطی به صورت اتوماتیک: پوشش های گالوانیزه به دلیل آنکه در فولاد نفوذ کرده و به عنوان کاتد عمل می کنند،
به همین دلیل خواهد توانست مقاطع ریز موجود در روی سطح فولاد را در برابر صدمات محیطی و خورندگی، محافظت نمایند.
محافظت کامل:
پوشش ایجاد شده بر روی ورق گالوانیزه با پر کردن کلیه نقاط و سطوح فولاد را اعم از گوشه ها، جاهای کوچک و فرورفتگی ها از خوردگی آن ها جلوگیری کند.
به طوری که در این زمینه هیچ پوششی بهتر از پوشش گالوانیزه عمل نخواهد کرد.ورق فولادی گالوانیزه
نظارت آسان:
پوشش گالوانیزه را به راحتی و بدون نیاز با هیچ آزمایش مخربی و تنها از طریق چشم قابل کنترل و بازرسی است
(در شرایط خاص که نیاز به ارائه تضمین برای کنترل کیفیت است، نیاز به آزمایش های تخصصی بیشتر می باشد)
صرفه جویی در زمان: در صورت استفاده از ورق گالوانیزه، نیاز به صرف زمان برای آماده سازی سطح، رنگ کردن و یا نظارت نخواهد بود.
محافظت کامل گالوانیزه: استفاده از گالوانیزه وابسته به شرایط آب و هوایی خاصی نمی باشد.ورق فولادی گالوانیزه

گالوانیزه گرم
گالوانیزاسیون به روش غوطه وری گرم به زبان ساده یک پوشش است که در آهن یا فولادی که از نظر ترکیب و طراحی مناسب برای گالوانیزه است توسط فروبردن در وان مذاب روی تشکیل میگردد.
گالوانیزه به روش غوطه وری گرم نزدیک به ۱۵۰ سال است که کاربرد دارد. بیشتر رویی که در جهان تولید میشود جهت پوشش دهی مصرف میگردد. مهمترین علت مقاومت روی به تجزیه طبیعی، ماهیت مقاومت آن میباشد. در این روش قطعه مورد نظر در وان مذاب روی با دمای حدود ۴۶۰ درجه سانتی گراد غوطه ور میشود. پس از خارج شدن قطعه روی ابتدا با اکسیژن و سپس با کربن واکنش داده و لایهای مقاوم نسبت به زنگ زدگی را تولید مینماید. این عملیات فلز را نسبت به زنگ زدگی مقاوم مینماید
تاریخچه گالوانیزاسیون
گالوانیزاسیون قطعات و سازههای فلزی به منظور جلوگیری از خوردگی و مقاوت بیشتر در مقابل تأثیرات آب و هوایی انجام میشود پیشینه این دانش به سالهای ۱۷۳۷ تا ۱۷۹۸ بر میگردد که یک دانشمند ایتالیایی در سال ۱۷۷۵ از دانشگاه BOLOGENS در مقام پروفسوری این دانشگاه در رشته کالبدشناسی به صورت اتفاقی دریافت که پای قورباغه مرده زمانی که یک تکه فلز آن را لمس میکند حرکت میکند او از این طریق دریافت که فلزات بر روی موجودات زنده اثر الکتروشیمیایی ایجاد مینمایند گالوانی نتایج کارهایش را در سال ۱۷۹۱ منتشر کرد پژوهشهای او راه را برای اتخاذ تصمیمیات بزرگ در بین دانشمندان این عرصه هموار تر نمود. تا آن جا که ولتا نیز یک ایده مخالف را پیشنهاد کرد او فکر میکرد دلیل این موضوع قوس فلزی میباشد بعد از این مجموعه آزمایشهای، بحث و بررسی روی الکترو تراپی در موجودات زنده آغاز شد.
گالوانیزه گرم به روش غوطه وری
آهن و فولاد از زمان پیدایش زندگی انسان را راحت کردهاند به دلیل راحتی تولید، دوام، و راحتی روش مونتاژ فولاد تقریباً همه جا بکار برده میشود بیشتر پیشرفتها و ایجاد تکنولوژیها با استفاده از فولاد به وجود میآید. خوردگی عامل بخش عمدهای از شکست و تخریب آهن و فولاد میباشد و جلوگیری از آن اهمیت زیادی دارد.
فولاد تمایل به جذب اکسیژن دارد. این تمایل باعث خوردگی و ترکیبات شیمیایی فولاد میشود و آن را از بین میبرد؛ و به دلیل تجزیه متلاشی میشود. آخرین و تکان دهندهترین نمونه این امر در زلزله در ترکیه منطقه مارامارا مشاهده گردید. گالوانیزاسیون به روش غوطه وری گرم یک روش پوشش دهی به وسیلهٔ فلز روی میباشد؛ و در نهایت فرایند پوشش، آهن با روی پیوند شیمیایی تشکیل میدهد. گالوانیزاسیون به روش غوطه وری گرم به زبان ساده یک پوشش است که در آهن یا فولادی که از نظر ترکیب و طراحی مناسب برای گالوانیزه است توسط فروبردن در وان مذاب روی تشکیل میگردد.
گالوانیزه به روش غوطه وری گرم نزدیک به ۱۵۰ سال است که کاربرد دارد. بیشتر رویی که در جهان تولید میشود جهت پوشش دهی مصرف میگردد. مهمترین علت مقاومت روی به تجزیه طبیعی، ماهیت مقاومت آن میباشد.
مراحل انجام و نکات مهم در عملیات گالوانیزه گرم
گزینش فولاد
انجام یک روکش گالوانیزه دارای مبنای واکنش متالورژی بین فولاد و روی ذوب شده میباشد که منجر به شکلگیری چندین لایه مرکب آهن، روی (برای مثال گاما، دلتا، زتا) میگردد مضافاً از روی ذوب شده به سطح لایههای مرکب میچسبد.
معلوم شدهاست که ماهیت سازههای واقعی روکش گالوانیزه شده ممکن است بر طبق ماهیت واقعیت شیمایی فولادی که میبایست گالوانیزه شود اصلاح شده باشد، عناصر خاص یافت شده در فولادها معلوم شدهاست که دارای تأثیر بر روی ساختار روکش میباشد. عناصر کربن از ۲۵٪، فسفر بیش از ۰/۰۴ درصد یا منگنز بیش از ۱/۳ درصد باعث تولید روکشهایی میگردد که متفاوت از روکشهای مشخص شده توسط شکل ۱ میباشد. فولادهای حاوی سیلیکوندر ۰/۰۴ یا ۰/۱۵ یا بالاتر از ۰/۲۲ درصد میتواند نرخهای رشد روکش گالوانیزه شدههایی تولید نمایند که بسیار بالاتر از نرخ آن فولادهایی است که سطح سیلیکون آنها زیر ۰/۰۴ درصد و بین ۰/۱۵ درصد یا بالاتر از ۰/۲۲ درصد میباشد.
مطالعات اخیر نشان داده است که حتی در مواردی که سیلیکون و فسفر به صورت مستقل در حدود مطلوب حفظ شدهاند، نوعاً دارای نمای ظاهری خالداری یا خاکستری تیره میباشد.
تحویل بار
جهت گالوانیزه نمودن قطعاتی که انتهای آنها مسدود شده و امکان جمع شدن مذاب روی در آن مناطق میباشد سوراخهایی جهت تخلیه مذاب تعبیه گردد.
مخازنی که فقط سطح خارج آنها گالوانیزه میشود جهت جلوگیری از انفجار این قطعات در داخل آب مذاب میبایست به لولههایی جهت ورود و خروج هوا هنگام غوطه وری در وان مذاب مجهز شوند که ارتباط فضای داخل مخزن را با فضای بیرون از وان برقرار مینمایند.
در هنگام ساخت پیچ و مهرههایی که به صورت گالوانیزه گرم پوشش داده میشود باید مهرهها را با تلرانس بالاتری ساخت تا به علت افزایش ضخامت پیچ و مهره در اثر قرار گرفتن روی بر سطح آنها هیچگونه مشکلی در هنگام باز و بسته کردن مهره به وجود نیاید.
قطعاتی که باید مورد عملیات گالوانیزه گرم قرار گیرند نباید توسط رنگ روغنی یا اسپری مارک زنی شوند. این قطعات میبایست از طریق مارکهای سمبهای (حک شدنی) و با مارکهای آویختنی شمارهگذاری شوند.
فاصله گذاری
به منظور تماس کامل اسید با سطح فلز لازم است که بین قطعات را به نحوی فاصله ایجاد کرد. سادهترین و مناسبترین روش موجود استفاده از زنجیر است. روشهای دیگر را با توجه به ابعاد قطعه و شکل هندسی آن میتوان به کار برد لازم است ذکر شود که در مجموع قطعات باید به نحوی قرار گیرند که هوا در هیچ قسمتی گیر نیفتد. همچنین در زمانی که از اسید خارج میشوند به راحتی اسید از سطح قطعات تخلیه شود. در صورتی که فاصلهگذاری بهطور صحیح انجام نشود و قطعات به هم بچسبند در مرحله گالوانیزه کردن محلهای چسبیده به صورت سوختگی نمایان خواهند شد. سنگینی بیش از حد بخصوص در مورد قطعات مسطح باعث میگردد در قسمت تماس زنجیر با قطعه اسید شویی صورت نگیرد وجای آن به صورت سوختگیهای ریز و خطی نمایان شود. در صورتی که قطعات دارای رنگ باشند بهتر است تمام قطعات رنگ دار را جدا کرده و در یک قسمت از بسکت و در کنار هم قرار دهیم تا در حین شارژ (شانه گذاری) قطعات سنگ کاری شود.
لازم است ذکر شود که قطعات بزرگ بنا بر شکل هندسی که دارند ممکن به صورت جدا و یکی یکی اسید شویی شوند که احتیاج به فاصلهگذاری ندارند، در قطعه دارای هر شکلی و به هر اندازهای که باشد باید طوری در وان قرار گیرد که اسید به تمام سطوح برسد.
تمیز کاری
این مرحله شامل تمیزکردن سطح فلز برای انجام عملیات گالوانیزه گرم است و کارهایی همچون گریس زدایی. اسید شویی و … انجام میشود که در ادامه توضیح داده خواهد شد
ایمنی در کارگاه اسید
اسید کلریدریک (جوهر نمک) دارای فراریت بالایی بوده و به میزان بینهایت قابلیت حل شدن در آب را دارد به همین علت در محیط کارگاه بخارات اسید وجود دارد و هرجایی که رطوبت وجود داشته باشد متوان محلول اسید را مشاهده کرد بخصوص مخاط بینی که بعد از مدتی حساسیت خود را از دست خواهد داد. بر روی دندانها و لثه که بعد از مدتی لکههای سیاه رنگ بر روی دندانها قابل مشاهده است. ریهها که در زمان طولانی تری آسیب وارده را بروز خواهد داد ولی مهمترین و خطرناکترین نوع آسیب خواهد بود. در موارد معدودی از ناراحتیهای معده دیده شدهاست. در مواردی که بخارات اسید افزایش یابد سوزش چشمها، سرفههای عمیق، التهاب پوست صورت دیده شدهاست.
تعمیر و نگهداری کارگاه اسید
شستشوی مرتب کف کارگاه، بازدید قسمتهای عایق کاری شده (فایبرگلاس) برای اطمینان از عدم نشت اسید، کنترل دمای وان آب گرم اولیه و مشعل وان، در صورت استفاده از سیستمهای گرمکننده بازدید و اطمینان از صحت کارکرد سیستم و عدم نشت آب به وان اسید، در زمان تخلیه اسید مصرفی شستشوی وان و بازدید بدنه وان، تخلیه لجنها و احتمالاً قطعاتی که در وان افتادهاند.
محلول فلاکس
فلاکس محلولی است شامل کلرور روی –نشادر و آب به نسبتهای مختلف که معمولاً ۵۰٪ آب و۵۰٪ مواد جامد را شامل میشود. نسبت نشادر به کلرور روی از ۱به ۱۰ تا ۴به ۵ قابل تغییر است که بهطور تجربی و بر اساس نوع کار میتوان این درصدها را تغییر داد PH محلول فلاکس حدود ۵/۴ تا ۵ است که در حین کار کاهش مییابد ولی حد الامکان از PH حدود ۳ به پائین باید توسط قلیائیها مثل آمونیاک PH را بالا برد. دمای محلول بین ۵۰الی ۶۰ بهترین کارکرد را دارد. بعد از مدتی میزان آهن فلاکس افزایش خواهد یافت و در زمانی که از ۳/۰ گرم در لیتر بیشتر شد باید آن را با عملیات شیمیایی بخصوص تصفیه نمود. (شرح آزمایش تعین مقدار آهن فلاکس و روش تصفیه آن در بخش شیمی گالوانیزه آورده شدهاست)
دمای محلول موجود در حوضچه فلاکس در حین کار باید ۵۰ الی ۶۰ درجه سانتیگراد باشد این دما سبب گرم شدن قطعات و خشک شدن بهتر در پیشگرم شده و در عین حال تبخیر سطحی آب در این دما مانع رقیق شدن فلاکس میشود. همچنین در این دما واکنشهای تمیزکننده تا حدی انجام شده و ویسکوزیته محلول در اثر دما پائین میآید و این امر باعث میشود که از روی قطعات بهتر چکیده میشود و مقدار کمتری از آن بر روی قطعات باقیمانده و اتلاف محلول کمتر شود.
خنک کردن قطعات
واکنشهای بین آهن و روی حتی پس از انجماد لایه روی، بعلت گرمای باقیمانده و دمای نسبتاً بالا ادامه مییابند. این واکنشها پس از فرو بری، در مواردی که قطعات گالوانیزه شده را در نزدیکی هم قرار دهند و مانع خنک شدن آنها بشوند پیش میآید در چدن در این حالت ظرفیت گرمائی بالائی موجود است که دمای بالا را تا مدت زمان قابل توجهی حفظ میکند. در این صورت بخشی از لایه روی خالص یا تمام آن تبدیل به لایه آلیاژ آهن و روی شده و در نتیجه رنگ قطعه برگشته و خواص پوشش نیز تغییر خواهد کرد. برای اجتناب از دیر خنک شدن قطعات را پس از گالوانیزه شدن باید با فاصله کمی از هم قرار داد تا هوا بتواند آزادانه میان آنها گردش داشته باشد. در مورد قطعاتی که دارای سطح بزرگ هستند یا فولادهایی که ترکیبات آنها مناسب برای رشد لایه آلیاژ باشد لازم است که خنک کردن اجباری و سریع توسط هوا یا آب صورت گیرد.
